Мы продолжаем серию статей о синтезаторах частот производства Analog Devices Inc., являющихся базовыми элементами любых систем связи, навигации, кабельного и спутникового телевидения. В серии будут рассмотрены синтезаторы частот с импульсно-фазовой автоподстройкой частоты (PLL).
Компания Analog Devices Inc. выпускает микросхему двойного цифрового синтезатора частоты с дробным коэффициентом деления (fractional-N) по высокочастотному (RF) входу и с целочисленным коэффициентом деления (integer-N) по низкочастотному (IF). Синтезатор относится к серии ADF4000, изготавливается по современной BiCMOS-технологии 0,35 мкм и может работать в интервале питающих напряжений 2,7 –3,3 В в индустриальном диапазоне рабочих температур –40 … +85 °С.
Сдвоенный RF/IF-синтезатор ADF4252 позволяет. реализовать современные гетеродины с повышением и понижением RF-частоты. В сочетании с внешними ГУН и петлевыми фильтрами микросхема образует законченную систему PLL гетеродинов.
Итак, в высокочастотном RF-тракте синтезатора ADF4252 минимальный коэффициент деления частоты опорного колебания R МИН =1 может быть изменен пользователем с шагом 1 до R МАКС =15. В низкочастотном IF-тракте R =1, 2, …, 32767.
При использовании синтезаторов fractional-N шаг сетки синтезируемых частот всегда меньше частоты сравнения. Это удобно, а зачастую и необходимо в случае мелкого шага сетки при высокой выходной частоте, то есть при больших значениях N коэффициента деления делителя с дробным переменным коэффициентом деления (ДДПКД). В большинстве таких синтезаторов максимальное значение дробности F/M может быть установлено в пределах 1/16 … 15//16.
Способ формирования дробного коэффициента деления
Идея дробного деления заключается в чередовании целочисленных коэффициентов деления по определенному закону. Так, если необходимо получить оэффициент деления N =1000,3, то на интервале 10 выходных импульсов устанавливают 3 раза коэффициент N =1001 и 7 раз N =1000. В итоге среднее значение коэффициента деления будет N =(1001 .3 +1000 .7)/10 =1000,3.

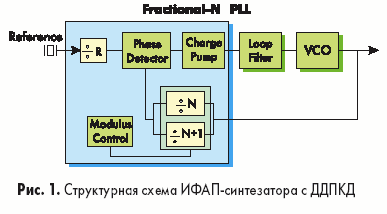

Но интервал наблюдения увеличивается (в нашем примере в 10 раз). Такое увеличение приводит к появлению помех дробности, частота которых ниже частоты сравнения в кольце. Структурная схема ольца ИФАП с ДДПКД приведена на рис.1.

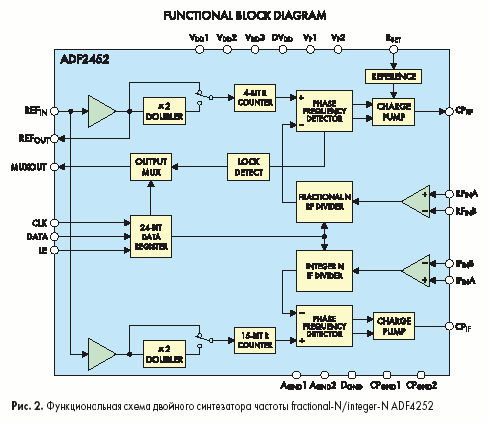

Фирма Analog Devices решила проблему дробного коэффициента деления кардинальным образом. Она предлагает двойной синтезатор ADF4252 класса (рис.2):
Значение дробности M в основном синтезаторе можно изменять в широких пределах — от */2 до */4095.
Низкочастотный синтезатор микросхемы относится к классу синтезаторов с целочисленным коэффициентом деления на N (integer-N). Иными словами, в таких синтезаторах приведение частоты перестраиваемого генератора частоте сравнения производится с помощью делителей с целочисленным коэффициентом деления. В этом случае шаг сетки синтезируемых частот и частота сравнения одна и та же.
Программирование производится при помощи стандартного последовательного трехпроводного интерфейса. Два программируемых двухмодульных предварительных делителя (прескалера IF и RF) имеют коэффициенты деления: IF — 8//9, 16/17, 32/33, 64/65; RF — 4//5, 8/9.
Оба канала содержат частотно-фазовые текторы (ЧФД) с программируемыми источниками тока и общий выходной мультиплексор. Секция fractional-N дополнительно содержит программируемый модуль-интерполятор и F-регистр.
Кроме того,пользователь может устанавливать выходной ток фазового детектора в высокочастотном канале с ДДПКД (f макс =3 ГГц):
RF-канал представляет собой синтезатор fractional-N. Регистры INT и F задают коэффициент деления делителя N, который определяется из следующего соотношения:
где INT — значение целочисленного регистра Integer; F — значение дробного регистра Fractional; M — значение модуля-интерполятора.
Если в integer-N синтезаторах коэффициент деления N в цепи обратной связи целочисленный и определялся как
где RF — частота на выходе синтезатора (входная частота VCO), F PFD — частота на входе фазового детектора, то в синтезаторах Fractional-N он будет определяться как
Формула для вычисления выходной частоты fractional-N канала будет иметь вид:
где F OUT — выходная частота внешнего VCO (ГУН); F PFD — частота на входе фазового тектора, которая, в свою очередь, будет определяться из выражения:
где REF IN — входная опорная частота; R — значение 4-разрядного опорного счетчика-делителя (для IF-канала значение R будет 14-разрядным); D — значение удвоителя опорной частоты.
Так, если значение D равно 0, то удвоения частоты REF IN не будет происходить, а частота F PFD будет равна REF IN (при условии, что R =1). Если это значение равно 1, то будет происходить удвоение входной опорной частоты.
Коэффициенты деления 8-разрядного регистра INT находятся в диапазоне от 1 до 255. Дробный регистр F является 12-разрядным, и его коэффициенты деления находятся в диапазоне от 1 до 4095. Модуль-интерполятор также 12-разрядный, и, соответственно, имеет такой же диапазон коэффициентов, как и регистр F . Важно также заметить, что F может принимать значение, равное 0, и должно выполняться условие 0 ЈF <M .
Программные регистры синтезатора ADF4252
Программирование регистров и режимов работы ИМС этого семейства, как было сказано выше, схоже с программированием ИМС семейства ADF4000. Некоторое отличие состоит в том, что ADF4252 имеет большее число программных регистров, для выбора которых используются не два (как в ADF4000), а три последних младших бита С2, С1, С0 во входном регистре сдвига 24-BIT DATA REGISTER, при этом используются семь программных регистров-защелок:
Таблица 1.Описание функций и обозначение выводов синтезаторов ADF425
| Обозначение | Выполняемая функция |
| REF OUT | Выход частоты опорного колебания |
| СР RF | Выход схемы поддержания заряда RF секции ЧФД. При включении обеспечивает выходной ток ±Icp для внешнего петлевого фильтра, который управляет внешним RF ГУН |
| СР IF | Выход схемы поддержания заряда IF секции ЧФД. При включении обеспечивает выходной ток ±Icp для внешнего петлевого фильтра, который управляет внешним IF ГУН |
| CP GND 1 | Аналоговая «земля » RF секции ЧФД |
| CP GND 2 | Аналоговая «земля » IF секции ЧФД |
| A GND 1 | Аналоговая «земля » RF секции синтезатора |
| A GND 2 | Аналоговая «земля » IF секции синтезатора |
| RF IN A | ВЧ вход RF прескалера. Этот вход для малых сигналов подключается к выходу RF ГУН |
| RF IN B | Комплементарный RF вход. Подключается к «земле » через конденсатор 100 пФ |
| IF IN A | ВЧ вход IF прескалера. Этот вход для малых сигналов подключается к выходу IF ГУН |
| IF IN B | Комплементарный IF вход. Подключается к «земле » через конденсатор 100 пФ |
| V DD 3 | Питание цифровых цепей RF секции.Можно подавать +3 В ± 10%. Развязывающие конденсаторы к шине аналоговой «земли » RF необходимо размещать как можно ближе к этому выводу. Потенциалы V DD 2, V DD 3 и DV DD должны быть одинаковыми |
| V DD 2 | Питание цепей IF секции, цифровых и интерфейсных трактов. Можно подавать +3 В ± 10%. Развязывающие конденсаторы к шине аналоговой «земли » IF необходимо размещать как можно ближе к этому выводу. Потенциалы V DD 1, V DD 3 и DV DD должны быть одинаковыми |
| V DD 1 | Питание аналоговых цепей RF секции. Можно подавать +3 В ± 10%. Развязывающие конденсаторы к шине аналоговой «земли » IF необходимо размещать как можно ближе к этому выводу. Потенциалы V DD 2, V DD 3 и DV DD должны быть одинаковыми |
| REF IN | Вход опорной частоты. Это КМОП вход с порогом VDDD/2 и эквивалентным сопротивлением 100 кОм. Входной сигнал может быть ТТЛ , КМОП уровней или синусоидальным, подаваемым через разделительный конденсатор |
| D GND | «Земля » цифровых цепей дробного интерполятора |
| CLK | Вход тактовой частоты. Тактовая частота используется для тактирования последовательного ввода данных в регистры. Данные запоминаются в 24 разрядном регистре сдвига по фронту тактового импульса |
| DATA | Последовательный вход данных. Данные загружаются СЗР вперед, с тремя МЗР в качестве контрольных. Это высокоомный КМОП вход |
| LE | КМОП вход разрешения загрузки. Высокий уровень загружает данные, хранящиеся в регистрах сдвига, в один из семи регистров защелок,который выбирается с помощью разрядов управления (контрольных битов) C0, C1, C2 |

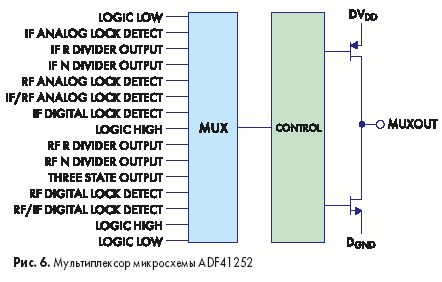

| MUX OUT | Выход мультиплексора позволяет вывести наружу либо сигнал контроля синхронизма, либо приведенную частоту опорного колебания, либо приведенную частоту RF ГУН, либо приведенную частоту IF ГУН (см.рис.9) |
| DV DD | Питание цифровой части дробного интерполятора. Развязывающие конденсаторы к шине цифровой «земли » необходимо размещать как можно ближе к этому выводу. Величина DV DD должна быть равна величине V DD 2 и V DD 3 |
| V P 1 | Питание схемы поддержания заряда RF ЧФД. Должно быть больше или равно V DD 1 |
| V P 2 | Питание схемы поддержания заряда IF ЧФД. Должно быть больше или равно V DD 2 |
Фазовые шумы синтезатора частоты ADF4252

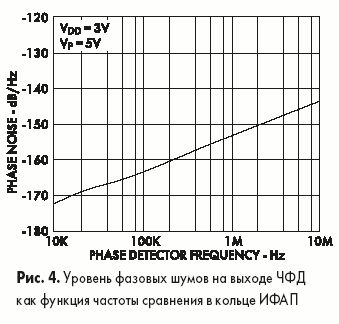

На рис.4 показана зависимость уровня фазового шума на выходе Charge Pump RF ЧФД от частоты сравнения в кольце ИФАП. Из анализа графика следует, что в диапазоне частот сравнения от 100 кГц до 10 МГц выбор частоты сравнения непринципиален — уровень фазового шума на выходе ГУН будет постоянным.
Действительно, если мы уменьшим частоту сравнения, например, с 10 МГц до 1 МГц, то есть в 10 раз, то будем вынуждены увеличить коэффициент деления N во столько же раз для того, чтобы синтезировать сетку в выбранном выходном диапазоне.
Фазовые шумы детектора мы уменьшим на 10lg10 =10 дБ, но на столько же увеличим оэффициент деления N. Лишь на частотах сравнения ниже 100 кГц падение уровня шума ЧФД замедляется, вследствие чего выходной шум синтезатора начинает расти.

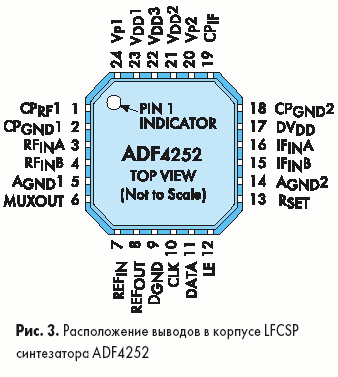

В низкочастотном канале (IF)с ДПКД (f макс = 1,2 ГГц) интервалы управляющего тока также устанавливаются внешним резистором Rset (рис.3), а внутри выбранного интервала ток можно изменять программно (до 8 значений).

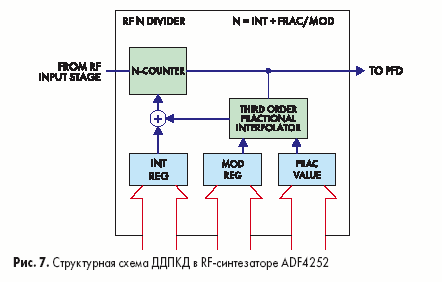

Дробность в RF-тракте реализована в соответствии со структурной схемой, приведенной на рис.7. Модуль-интерполятор представляет собой накапливающий сумматор (НС) с цепью интерполяции третьего порядка. В отечественной литературе его еще называют накопительным сумматором или цифровым интегратором.
Емкость НС F можно изменять, а во входной регистр сумматора записывать число M F. За каждый такт частоты сравнения в НС происходит суммирование кода числа M с текущим кодом. При переполнении НС на его выходе появляется сигнал переноса, который заставляет счетчик N увеличивать коэффициент пересчета на единицу. Последовательное соединение трех НС в дробном интерполяторе позволяет увеличить частоту переполнения и сместить спектр помех дробности в более высокочастотную область.
Компенсация помех дробности в RF-тракте
Следует сказать несколько слов о компенсации помех дробности в RF-тракте. Отметим, кстати, что в синтезаторе ADF4252 частота помех дробности в два раза ниже частоты шага сетки.

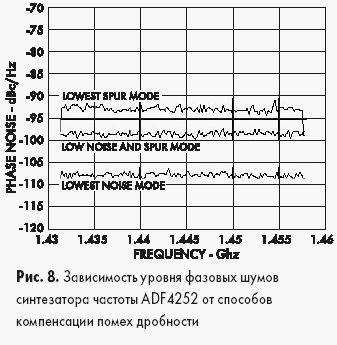

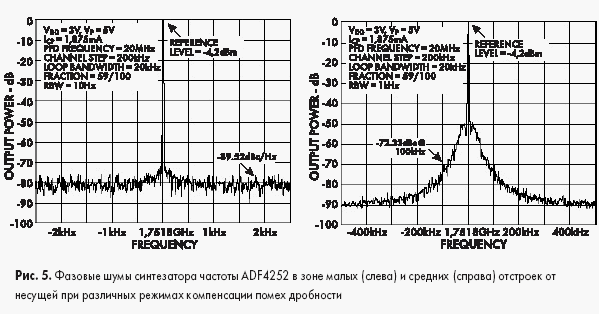

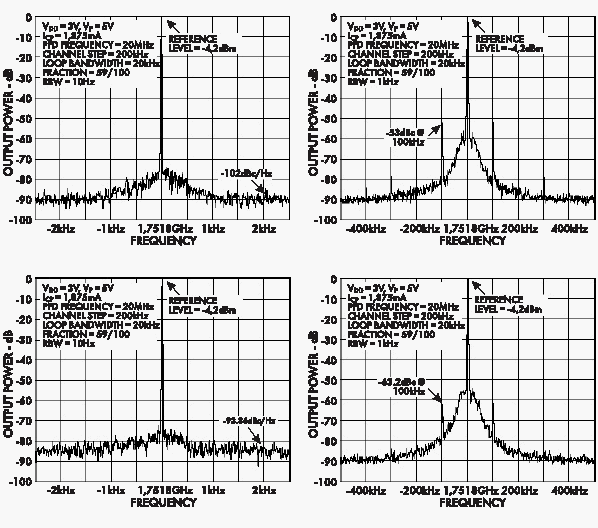

В первом варианте компенсации (верхний график на рис.8 и нижняя пара графиков на рис.5) производится рандомизация с нулевым средним параметров модуля-интерполятора. Положительный эффект достигается запуском псевдослучайной последовательности (ПСП) большой длины. В результате дискретные побочные спектральные составляющие (ПСС) значительно уменьшаются по амплитуде, но пьедестал спектральной линии велик.
К сожалению, в этом случае число дискретных ПСС также резко возрастает, а их частоты смещаются в низкочастотную область спектра управляющего напряжения ЧФД, то есть в область малых отстроек от несущей. В соответствии с рекомендациями Analog Devices необходимо обеспечить широкую полосу петлевого фильтра, то есть высокую частоту среза ольца ИФАП.
Таблица 2. Описание способа установки тока ЧФД в двойном синтезаторе ADF4252
| Обозначение способа установки | Выполняемая функция |
| Аналоговая RSET и цифровая установка тока | Подключение резистора между этим выводом и AGND устанавливает максимальный выходной ток схемы поддержания заряда ЧФД. Взаимосвязь между I CP и R SET приведена ниже:
Например, при R SET =2,7кОм, I CPmax =0,625мА RsetУстановка тока RF ЧФД производится битами DB10 DB9 в регистре «RF control register »; Установка тока IF ЧФД производится битами DB10 DB8 в регистре «IF control register ». |
При втором способе компенсации помех дробности рандомизацию отключают. Для достижения максимального эффекта компенсации компания также рекомендует обеспечить широкую полосу прозрачности кольца. Фазовые шумы в этом случае немного возрастают, пьедестал существенно снижается, но увеличивается уровень дискретных ПСС. Поэтому и результаты получаются средними (средний график на рис.8 и средняя пара графиков на рис.5).
Наконец, при третьем способе компенсации помех дробности (нижний график на рис.8 и верхняя пара графиков на рис.5) ЧФД переводят в оптимальный режим. В этом случае фазовые шумы минимальны, но максимален уровень дискретных ПСС. Обратите внимание, что графики на рис.5 приведены для постоянной полосы прозрачности замкнутого ольца. Для дополнительного уменьшения уровня дискретных ПСС необходимо скорректировать амплитудно-частотную характеристику — максимально сузить кольцо ИФАП.

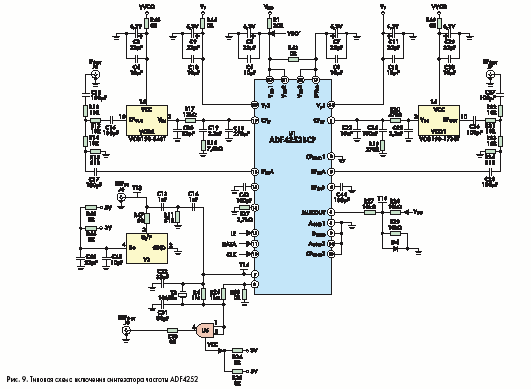

Типовая схема включения синтезатора ADF4252 приведена на рис.9.
Заметим также, что в режиме ресинхронизации (RF Phase Resync ) производится синхронизация накапливающего сумматора и счетчика N при установке нового значения N и завершении переходного процесса в ольце.
Компания Analog Devices имеет на своем сайте страничку www.analog.com/pll и осуществляет техническую поддержку как через e-mail, так и в режиме он-лайн.
Литература
Сергей Дмитриев
Юрий Никитин, к.т.н.
|
|
