LEMO —

швейцарский производитель коннекторов

Удачно освоив производство коннекторов на основе цветных и редкоземельных металлов, в 1957 году компания LEMO начинает выпуск униполярных коннекторов серии S.

После успеха первых продуктов на рынке, компания сконцентрировала свои усилия на разработке и производстве высококачественных соединителей и разъемов, адаптированных под конкретные нужды заказчиков, что позволило ей развить производство и дистрибьюторскую сеть практически во всем мире.

В 1961 году компания LEMO построила новый завод в Лоне (Швейцария), через три года в Моргесе начался выпуск коннекторов серии Е.В середине семидесятых в швейцарском Деламонте в производство были запущены мультиполярные коннекторы серий В и К, затем была создана лаборатория волоконной оптики в Ворсинге (Великобритания), начато производство высокочастотных коннекторов в США, низкочастотных в Испании, разъемов на пластиковой основе в Венгрии.

Сегодня в ассортименте продукции компании LЕМО — 55 тысяч наименований различных видов соединителей и разъемов из металла, пластмассы и других материалов. При необходимости LEMO модифицирует уже существующие либо разрабатывает и производит принципиально новые модели.

Коннекторы LЕМО применяются в космических и глубоководных аппаратах, железнодорожном, автомобильном, воздушном и водном транспорте, автоматизированных и роботизированных производственных процессах, в телекоммуникациях, аудио-и видеотехнике, радарах, в ядерной индустрии, тяжелом машиностроении, военной технике, экспериментальной физике, медицинском оборудовании и в научно-исследовательских лабораториях (рис.1). Продукция LЕМО исправно служит на расстоянии 36 тыс. км от Земли и на глубине 600 метров, надежно передает сигнал при температуре от –200 до +500 °С.

Детали соединителей изготавливаются на автоматизированных линиях, а их сборка в основном выполняется вручную специалистами высокой квалификации. Благодаря системе тотального управления качеством (Total Quality Management) изделия LEMO удовлетворяют самым высоким требованиям производителей. Не случайно автомобильная компания McLarren, принимающая участие в гонках «Формула-1 », заказала у LЕМО специальные соединители для систем мониторинга работы основных узлов и механизмов болида во время гонок. Благодаря блестящему решению задачи по разработке легких, виброустойчивых, водонепроницаемых, ударопрочных и огнеупорных соединителей, компания Lemo получила заказ на изготовление аналогичных изделий для обеспечения связи в танковых войсках НАТО.

Спектр соединителей и разъемов, производимых компанией, весьма широк. На рис.2 представлены серии и основные характеристики изделий, наиболее распространенных на российском рынке.

Коаксиальные коннекторы LEMO (50 и 75 Ом) нашли широкое применение во многих сферах деятельности человека (рис.3). В аудио-и видеотехнике часто используются стандартные коннекторы cерии S, разъемы-ключи серии В используют в медицине. Остальные серии коаксиальных коннекторов задействованы в коммуникации и информационных системах.

Высоковольтные коннекторы (3, 5, 8, 10, 15, 30, 50 кВ) используются в медицине и исследовательской отрасли,оптоволоконные разъемы LEMO применяются в авиации, военной индустрии и видеотехнике.

Фактически во всех вышеперечисленных областях используют униполярные и мультиполярные разъемы (рис.4). Фирма LEMO выпускает 40 серий униполярных и мультиполярных коннекторов, разделенных на семь групп, каждая из которых представляет собой широкое разнообразие гнезд и разъемов, совместимых с семейством кабелей до 106 жил и диаметром до 30 мм.

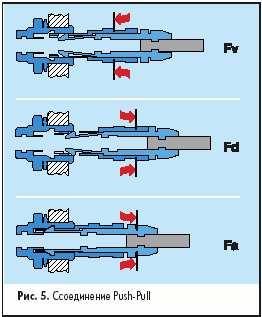

Все серии мультиполярных, униполярных и коаксиальных коннекторов снабжены системой самозащелкивающегося соединения (Push-Pull). Эта система получила всемирное признание, так как она обеспечивает легкую и быструю расстыковку и состыковку соединения, гарантирует защищенность от вибрации, толчков и рывков кабеля, обеспечивает влагозащищенность и легко эксплу тируется в ограниченном пространстве. Система позволяет разъему сопряг ться с помощью простого проталкивания штекера в гнездо, разъединить же разъем можно однократным соосным усилием,приложенным к внешней освобождающей муфте (рис.5).

Таблица 1.Механические характеристики коннекторов серии E и В

Механические характеристики соединения Push-Pull некоторых мультиполярных и униполярных коннекторов представлены в таблице 1, Fv — сила защелкивания, Fd — сила разъединения, приложенная к освобождающей муфте, Fa — сила разъединения, приложенная к цанге штекера.

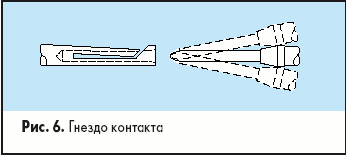

Надежное соединение контактов в разъеме Lemo обеспечивается в основном за счет двух особенностей дизайна гнезда контакта (рис.6):1) оно имеет корректирующий стыковку вход, который гарантирует идеальное соединение даже в случае небрежного направления штекера;2) зажимная пружина столь эластична, что не ослабевает после соединения, а рабочая сторона пружины предохраняется от стирания золотым покрытием.

В большинстве случаев корпус коннекторов изготавливается из латуни. На наружную часть корпуса наносится никелевое покрытие, являющееся отличной защитой от промышленных газов, солевых испарений и других источников коррозии. Альтернативными защитными покрытиями являются электролитический никель и никелированное золото.

Корпус коннекторов, эксплу тируемых в суровых условиях, изготавливается из нержавеющей стали. Для ядерной индустрии, где разъемы подвергаются действию радиации и паров азотной кислоты, LEMO рекомендует использовать корпус из стали AISI 304. Сталь AISI 316L идеальна для использования в медицинских целях.

В случае, когда вес разъема имеет критическое значение (авиа-, автомобилестроение) в качестве материала корпуса соединителя часто используют сплавы алюминия, которые обладают высокой прочностью и стойкостью к коррозии.

Некоторые модели разъемов имеют пластмассовый корпус. Черный полиоксиметилен применяется в сериях 00 и S, которые идеально работают в медицинской промышленности. Серый или белый полисульфон обладает превосходными механическими свойствами и эффективен для стерилизации газов. Этот материал используется в моделях серий 2В и 3В.

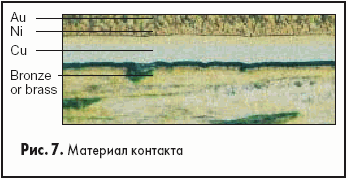

Контакты гнезда разъема Lemo (рис.6) изготавливаются из бронзы, а контакты штекера — из латуни. Рабочая поверхность обрабатывается медью (0,5 мкм), никелем (3 мкм) и золотом (1 мкм)(рис.7).

Изолятор разъемов LEMO изготавливается из термопластика, характеристики которого соответствуют типу коннектора. К этим характеристикам относят диэлектрическую проницаемость, водопроницаемость, устойчивость к радиации, воспламеняемость, рабочий температурный диапазон. Для улучшения механических характеристик изолятора в термопластик добавляют стекловолокно. Наиболее часто используется термопластик Peek, разработанный специально для Lemo,— он имеет удельное сопротивление 10 15 Ом, диэлектрическую постоянную 3,5 .10 6 Гц, р - бочий диапазон температур от –50 до +250 °С, радиорезистентность 10 7 Гр, предел прочности при растяжении 142 МПа при 23 °С. При производстве корпусов и изоляторов разъемов в компании Lemo используется порядка десяти типов термопластиков.

Внешние контакты разъемов делятся на 3 типа: «на пайку », «на зажим », «для печатных плат ».

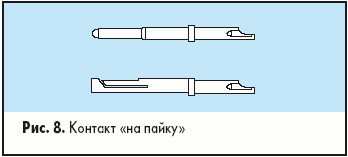

Входной канал контакта «на пайку » обработан под углом для придания формы, упрощающей процедуру паяния (рис.8).

Зажимные контакты обладают рядом преимуществ: разъемы можно применять при высоких температурах, соединение разъема и кабеля происходит быстро и не затрагивает изолятор, отсутствует риск нагревания изолятора.

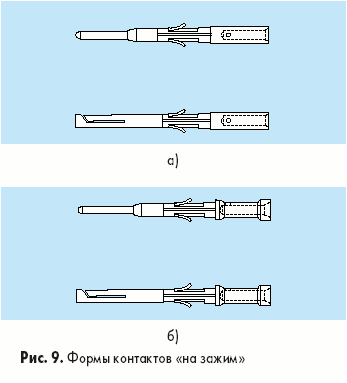

Контакты «на зажим » бывают двух форм (рис.9): а) стандартная — для большого диаметра провода; б) уменьшенная — для небольших диаметров.

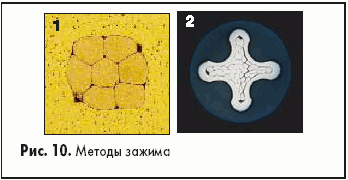

Для униполярных коннекторов применяется метод зажима — квадрат, для мультиполярных и экрана коаксиальных — крест (рис.10). Подобный метод требует контроля симметричности деформации контакта и провода. Радиальное отверстие со стороны контакта позволяет проверить корректность соединения.

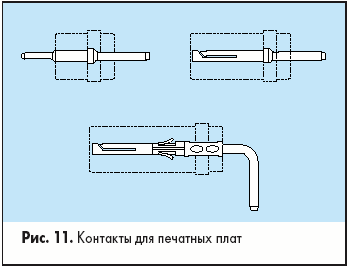

Штекер контакта для печатных плат бывает двух видов: прямой и угловой (рис.11).

Ключ коннектора подразумевает уникальное соответствие гнезда и штекера, что обеспечивается за счет индивидуальной формы (табл.2). Данная система предотвращает ошибки при соединении, увеличивает его плотность и обеспечивает соосность штекера и гнезда.

Таблица 2.Ключи мультиполярных коннекторов серии В

Гнездо коннектора (вид спереди)	Модель	Угол	Серия
			00	0B	1B
	**B		0 °	0 °	0 °
	**A	a	30 °	30 °	30 °
	**B		60 °	60 °	60 °
	**C		–	90 °	90 °
	**D	b	–	135 °	135 °
	**E		–	145 °	145 °
	**F		–	155 °	155 °
	**J	y	45 °	45 °	45 °
	**K		–	70 °	70 °
	**L		–	80 °	80 °
	**M	q	–	110 °	–

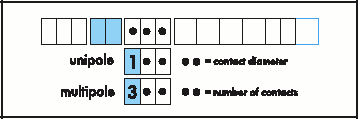

Таким образом, серийный номер разъема определяется его типом, серией, размером, материалом корпуса и изолятора, типом контакта и внешним диаметром кабеля (Таблица 3).

Таблица 3. Система определения серийного номера разъема LEMO

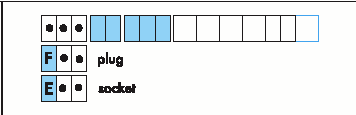

1. Внешнее исполнение разъема выбирается в соответствии с назначением и принципом крепления. Например: FGG – прямой разъем с цангой, «папа».

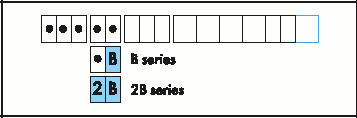

2. Серия и размер разъема определяется частными характеристиками, необходимыми для применения.
3. Тип разъема и количество контактов соответствует типу кабеля.

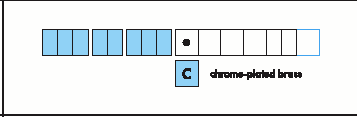

4. Материал корпуса определяется средой применения.

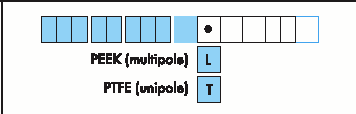

5. Материал изолятора соответствует типу изолятора.

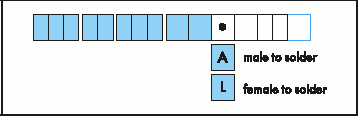

6. Тип контакта и крепление «мама» или «папа», «на пайку», «на зажим» и т. д.

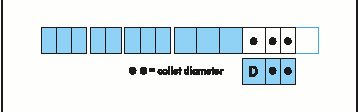

7. Внешний диаметр кабеля необходим для определения кода зажимной гайки.

В следующих номерах журнала мы продолжим обзор продукции, производимой компании Lemo.

Михаил Гудин
