Финишные покрытия

контактных площадок печатных плат

С разрешения Исследовательского института телевидения и радио
(Tele and Radio Research Institute)(Польша)

Альтернативой для HASL-покрытий олово-свинец могут быть копланарные экологически чистые покрытия: химический никель/иммерсионное золото (Ni/Au), химически чистое олово (Sn), органические защитные покрытия (OSP — organic solderability preservatives). Все эти бессвинцовые покрытия были испытаны в институте, а результаты тестирования печатных плат с покрытиями Ni/Au, Sn Omercon CSN и OSP EnthoneTM Entek Plus, провеенного в сравнении с покрытием олово-свинец (HASL), мы публикуем в этой статье. Паяемость, поверхностное сопротивление изоляции (SIR) и прочность на сдвиг припаянных чип-резисторов 1206 были протестированы в состоянии «как получено » и после ускоренного «старения » печатных плат.

Получение правильных и надежных паяных соединений в электронном обору овании зависит от многих конструктивных и технологических факторов, включая должный уровень паяемости соединяемых элементов, таких как компоненты и печатные проводники.

• Наиболее распространенным мето ом сохранения паяемости печатных плат является покрытие медных контактных площадок слоем сплава олово-свинец. Большинство изготавливаемых печатных плат защищено мето ом HASL. Это покрытие доминирует в течение нескольких последних лет, несмотря на его серьезные технические ограничения. Платы, выпущенные таким способом, хотя и хорошо сохраняют паяемость в течение всего периода хранения, непригодны для некоторых применений. Высокоинтегрированные элементы, используемые в SMT, требуют идеальной планарности контактных площадок печатных плат. Традиционные покрытия HASL не соответствуют требованиям планарности.

Технологии нанесения покрытий, использующие альтернативные методы, гарантируют превосходную планарность контактных площадок без повреждения печатных плат. Ni/Au покрытие с тонким золотым слоем (0,1...0,15 мкм) обеспечивает достаточную прочность паяных соединений, выполненных припоями на основе олова. Их главный недостаток — высокая себестоимость производства. Химическое олово Sn Omercom CSN — экономичная, экологически чистая и недорогая технология. Органические покрытия теперь все больше и больше используются в производстве печатных плат. Процесс OSP — самый дешевый из технологий нанесения защитного слоя.

Кроме упомянутых достоинств, органические покрытия обеспечивают о инаково хорошую паяемость как непосредственно после изготовления, так и после хранения. Кроме того, эти покрытия должны быть совместимы с припоями и флюсами, применяемыми в электронной промышленности.

Целью исследования было получение ответов на вопросы:

• Гарантируют ли покрытия Ni/иммерсионное Au, Sn OmerconaCSN и OSP EnthoneTM Entek Plus уровень паяемости, у овлетворяющий требованиям электронной промышленности?
• Так же хороша их паяемость, как паяемость при обычном Sn-Pb-покрытии?
• Являются ли упомянутые покрытия хорошей альтернативой покрытию Sn-Pb?

Тестирование паяемости

Метод тестирования и спецификация

Тестирование паяемости проводилось методом весового смачивания в соответствии с ANSI/J-J-STD-003. Этот метод, как один из самых динамичных, позволяет наблюдать процесс смачивания поверхности расплавленным припоем в присутствии флюса. Образец, покрытый флюсом, взвешивается на чувствительных весах и опускается боком на установленные глубину и время в ванну с расплавленным припоем с контролируемой температурой. Результирующая сил выталкивания и поверхностного натяжения, действующих на образец, определяется с помощью датчика и преобразуется в сигнал, который непрерывно записывается как функция времени. Типичный вид процесса смачивания представлен на рис.1.

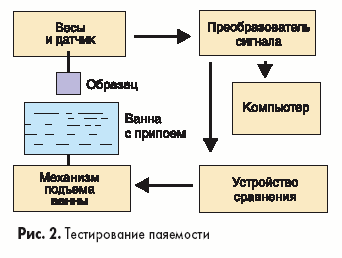

Тестирование паяемости было проведено на тестовых образцах, как это показано на рис.2. Образцы были изготовлены из стеклотекстолита FR-4 толщиной 1,5 мм с двухсторонним нанесением медной (18 мкм) фольги. Затем они были покрыты защитным покрытием:

• выравнивание припоя (63%Sn, 37%Pb) горячим воздухом (Sn-Pb HASL), 10 –15 мкм;
• химический никель/иммерсионное золото (Ni/Au), Ni 3 –5 мкм, Au ~0,1 мкм;
• органическое покрытие OSP Enthone Entek Plus, 0,2 –0,5 мкм;
• химически чистое олово Sn Ormecon 0,5 –0,8 мкм с органической подложкой 0,08 мкм.

Для тестирования применялась ванна с эвтектическим сплавом 63%олова и 37% свинца при температуре 250 °С и неочищенным, слабоактивированным флюсом с низким со ержанием сухого остатка. Были выбраны следующие флюсы: для покрытий Ni/Au — TZ-3/ITR (на основе сложных органических эфиров дикарбоксилида, активированный дикарбоксилиом и органической солью), а для покрытий Sn-Pb HASL, Sn Ormecon и OSP Enthone Entek Plus — TN//4A/ITR (на основе сложных органических эфиров дикарбоксилида, активированный смесью дикарбоксилидов).

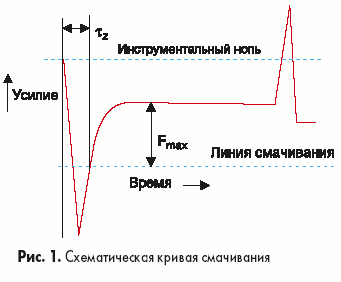

Для тестирования паяемости использовался соединенный с компьютером менискографический тестер паяемости типа MK6A. Тестер паяемости строил диаграмму, показанную на рис.3.

Образец погружался на глубину 5 мм и оставался в таком положении 10 с. Тестируемая печатная плата проверялась в следующих условиях:

• «Как получена».
• После обработки:
      –однократным пропусканием через систему ИК-нагрева;
      –сухим прогревом в течение 4 часов при температуре 155 °С ± 2 °С,тест Б;
      –влажным равномерным прогревом — 10 дней при температуре 40 °С ± 2 °С, тест Ca, естественным «старением » в лабораторных условиях.

С целью сравнения была также протестирована «чистая » медная печатная плата непосредственно после пемзовой очистки.

Критерии и требования к паяемости

Критерии и требования к паяемости печатных плат представлены в таблице 1.

Таблица 1

Время смачивания tz (c)— время, от момента первого контакта образца и ванны с припоем до момента, когда угол контакта эквивалентен 90 °. Максимальная сила смачивания P max (мН/м)— измеряемая сила смачивания F max на печатном проводнике (только металлическая часть) между образцом и припоем. Качество защитного покрытия погруженной поверхности определяется визуально после извлечения образца из ванны с припоем (рис.1).

Результаты тестирования паяемости

Результаты тестирования: время смачивания и максимальная сила смачивания представлены в таблице 2.

Таблица 2. Тестирование смачиваемости

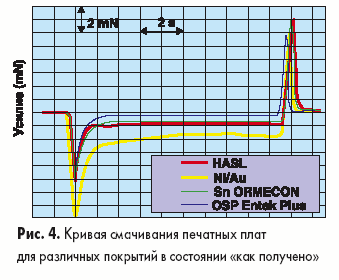

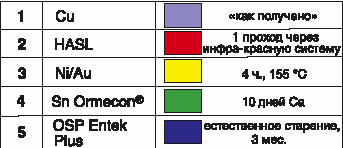

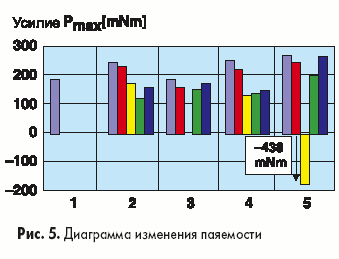

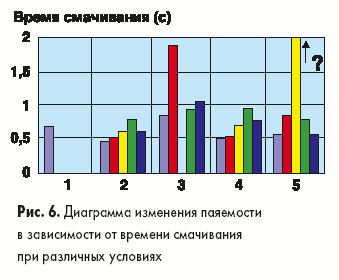

Примеры кривых смачивания образцов в состоянии «как получено » показаны на рис.4. Диаграммы на рис.5 (максимальная сила смачивания P max ) и рис.6 (время смачивания tz) иллюстрируют изменение паяемости при различных условиях.

Качество паяемой поверхности тех частей образца, которые были погружены в ванну с припоем, были проверены визуально. Было выявлено, что все тестируемые платы, независимо от типа покрытия и состояния печатной платы, были покрыты широким, гладким, непрерывным и ярким слоем припоя Sn63/Pb37 без осушки. Чуть хуже повело себя покрытие OSP Enthone Entek Plus. После четырехчасовой просушки при 155 °С несмоченная и осушенная поверхность составляла более 90%.

Результаты тестирования паяемости показали, что:

• все покрытия обеспечили высокий уровень паяемости, поскольку P max >120 мН/м, tz < 2 c и поверхности покрыты широким, гладким, непрерывным и ярким слоем припоя без осушки как в состоянии «как получено », так и после натурального и ускоренного «старения »;
• исключение составляет покрытие OSP Enthone Entek Plus; оно неустойчиво при длительном высокотемпературном воздействии (155 °С, 4 часа), поскольку после этих испытаний платы, защищенные данным покрытием, полностью потеряли паяемость (P max =–438 мН/м);
• в состоянии «как получено » Sn--Pb HASL, Sn Omercon и OSP Enthone Entek Plus продемонстрировали сопоставимый высокий уровень паяемости — выше чем у покрытия Ni/Au и «чистой » (непокрытой) меди;
• естественное и ускоренное «старение » снижает паяемость всех тестированных покрытий, однако в разной степени;
• для покрытий HASL,Sn Omercon и OSP существует эффект снижения паяемости в зависимости от типа условий: 10-дневный Ca >4-часового 155 °С>3-месячного естественного старение >1 прохода через инфракрасную систему;
• другое соотношение между паяемостью и типом условий для покрытий Ni/Au: 3-месячное естественное старение >10-дневного Ca >1 прохода через инфракрасную систему.

Измерение поверхностного сопротивления

Метод измерения поверхностного сопротивления (SIR)— количественный метод измерения электрических свойств изоляционных материалов, включая поверхностное сопротивление между проводящими площадками печатных плат. SIR печатных плат зависит так-же от технологии покрытия.

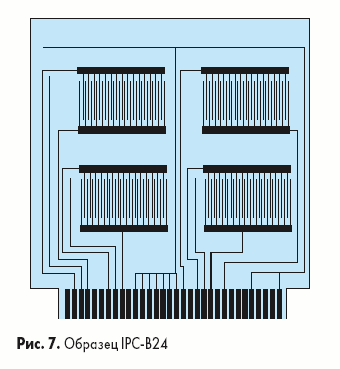

Опытные образцы (рис.7) были сделаны из стеклотекстолита FR-4 1,5 мм с нанесением с одной стороны медной фольги. Затем были нанесены испытываемые покрытия. Для целей сравнения также было проведено тестирование «чистых » медных плат.

В начале измерения SIR были проведены при нормальных условиях окружающей среды.Затем образцы были обработаны в камере влажности. На первом этапе обработка производилась в камере влажности c температурой 85 °C и относительной влажностью (RH)20%. Через 3 часа после стабилизации влажность постепенно была доведена до 85% и образцам было позволено достичь равновесия в течение одного часа. Затем напряжение +50 В подавалось в течение 168 часов. Измерения были проведены через 24-часовые интервалы. Для измерений SIR было использовано напряжение 100 В.

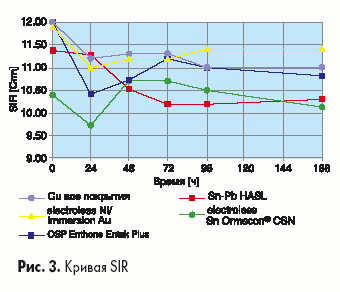

Образцы для тестирования контактных площадок отвечали требованиям к поверхностному сопротивлению ANSI/J-J-STD-004. После 96 и 168 часовой выдержки в камере влажности значение SIR было как минимум 100 МВт. Результаты представлены в таблице 3.

Таблица 3

Результаты показывают, что все образцы соответствуют требованиям SIR. Это означает, что ни одна из исследуемых защитных технологий не ухудшает поверхностного сопротивления печатных плат.

Прочность сдвига паяных соединений

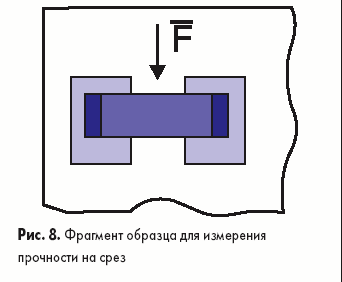

Паяные соединения электронного оборудования во время их эксплуатации подвергаются воздействию преимущественно сил «сдвига ». В нашем исследовании тестовое усилие сдвига было направлено на испытываемые платы (рис.8) в соответствии с IEC 68-2-21 и IEC 115-1. Контактные площадки были защищены исследуемыми покрытиями.

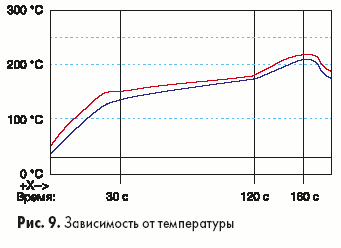

Чип-резисторы 1206 были припаяны к контактным площадкам печатных плат ИК-оплавлением в соответствии с температурной диаграммой, показанной на рис.9, с применением SnPbAg паяльной пасты типа «fine-pitch ».

Прочность на сдвиг паяных соединений была измерена после пайки и выдерживания при температуре 145 °C, в течение 220 часов. Сдвиговое усилие было направлено на резистор в середине его длинной стороны параллельно поверхности печатной платы до разрушения соединения. Шаг увеличения усилия был постоянным и примерно эквивалентен 20 Н/с. Результаты теста приведены в таблице 4.

Таблица 4

Из таблицы 4 следует:

• Наибольшее усилие сдвига было получено для соединения, припаянного на площадки, защищенные покрытием Au/Ni. Это значение было чуть выше, чем для покрытий HASL и Sn Ormecon.
• После 220 часовой выдержки при 145 °С усилие сдвига уменьшилось на 6 –8% независимо от типа покрытия.

Выводы

Все исследованные покрытия печатных плат про емонстрировали уровень паяемости, требуемый в электронной промышленности в состоянии «как получено », так и после естественного и ускоренного «старения ».

Только покрытие OSP Enthone Entek Plus неустойчиво к долговременному высокотемпературному воздействию.

В состоянии «как получено » покрытия SN-Pb HASL, Sn Ormecon CSN и OSP Enthone Entek Plus имеют сравнимую паяемость, а Ni/Au характеризуется чуть меньшей паяемостью.

Естественное и ускоренное «старение » снижает паяемость печатных плат, защищенных сследуемыми покрытиями, но не ниже требуемого уровня.

Все исследованные технологии покрытия не снижают поверхностного сопротивления печатных плат.

Прочность на срез паяных соединений более-менее одинакова для всех покрытий.

Печатные платы со всеми представленными бессвинцовыми покрытиями — хорошая альтернатива печатным платам с обычными покрытиями Sn-Pb для применения SMT.

Антон Ефимов, к.т.н.,
Zofia Morawska,
Grazyna Koziol
