Сергей Пряхин
Компоненты для силовой электроники корпорации Epcos AG
Часть 1. Силовые конденсаторы для цепей переменного и постоянного тока
Данная статья открывает цикл публикаций, посвященных компонентам для силовой электроники, производимым фирмой Epcos. В рамках этих публикаций будут рассмотрены силовые конденсаторы для цепей постоянного и переменного тока, конденсаторы для использования в схемах коррекции коэффициента мощности (Power Factor Correction, PFC), конденсаторы для фильтрации помех в IGBT-модулях, силовые конденсаторы сверхвысокой емкости (ионисторы) и мощные варисторы для защиты электрооборудования.
Фирма Epcos является одним из лидеров в области производства пассивных компонентов для силовой электроники. Далеко не последнюю роль в этом играет то, что немалое внимание уделяется новым разработкам, которые позволяют фирме уже который год оставаться в авангарде научно-технического прогресса.
Большое значение фирма уделяет решению вопросов безопасности своей продукции. Например, производимые ею конденсаторы имеют систему автоматического отключения при превышении допустимого давления или температуры, а по такому параметру, как пожаробезопасность, сухие силовые конденсаторы фирмы Epcos превосходят конкурирующую продукцию, поскольку не содержат масла. Перечисленные свойства определяют широкое применение компонентов Epcos в тех областях, где выход системы из строя может привести не просто к финансовым потерям, но и к созданию угрозы для жизни людей (транспорт, системы обеспечения безопасности полетов и т. п.).
В таблице приведена информация о семействах силовых конденсаторов, серийно выпускающихся фирмой Epcos в настоящее время.
Таблица
| Семейство |
Материал электродов |
Наполнение |
Диэлектрик |
| MP |
Бумага с напылением металла с одной стороны |
Твердые масла |
Бумага без напыления |
| MKV |
Пленка с напылением металла с двух сторон.
Пленка находится вне электрического поля
(напыление на обеих сторонах соединяется) |
Масло |
Пластиковая пленка |
| MKK |
Пластиковая пленка с односторонним напылением металла |
Нет («сухой» конденсатор) |
Дополнительных
диэлектриков нет |
| MPK |
Бумага с односторонним напылением металла |
Масло |
Пластиковая пленка |
Конструкция конденсаторов всех серий, кроме MKK, представляет собой бутерброд из электрода и диэлектрика.
Системы безопасности, реализованные в конденсаторах, включают в себя корпус из нержавеющей стали, выдерживающий давление до 15 Бар, мембрану для сброса излишнего давления, индикатор превышения давления, систему размыкания цепи при превышении давления, сегментированные электроды (обеспечивают высокие значения рабочих напряжений).

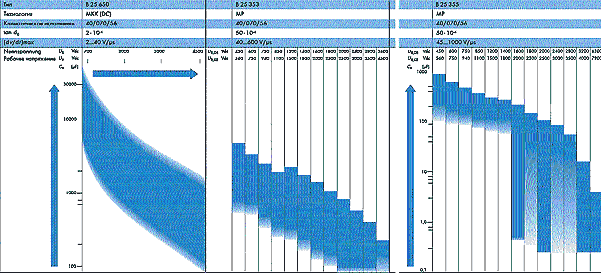

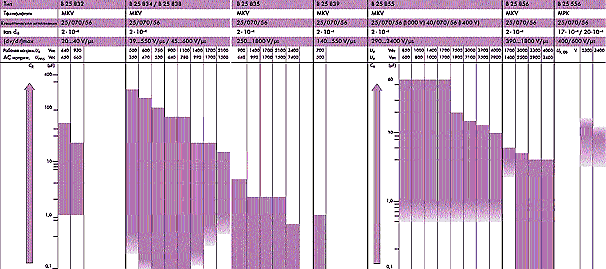

Наглядно весь спектр выпускаемых фирмой Epcos конденсаторов представлен на диаграммах 1 (конденсаторы для цепей постоянного тока) и 2 (конденсаторы для цепей переменного тока).
На диаграммах использованы следующие обозначения:
UR — нормированное максимальное напряжение (для конденсаторов постоянного тока) или пиковое значение переменного напряжения (для конденсаторов переменного тока);
UR,DB и UR,KB — нормативные максимальные значения постоянного напряжения для длительной и кратковременной работы соответственно;
URMS — средневыпрямленное значение синусоидального переменного напряжения;
CR — емкость конденсатора;
(dv/dt)max — максимальная скорость нарастания напряжения;
tan d — тангенс угла диэлектрических потерь.
Продолжение следует
Сергей Пряхин
|
