Захар Кондрашов
Мощные DC/DC-преобразователи компании «Эрикссон»
В статье приводится обзор нескольких серий мощных DC/DC-преобразователей компании «Эрикссон», знакомящий российских потребителей с последними тенденциями развития источников вторичного электропитания.
Фирма «Эрикссон» была первой компанией, которая в 1983 году начала размещать непосредственно на платах DC/DC-преобразователи с частотой коммутации 300 кГц. Сегодня компания «Эрикссон» является одним из крупнейших в мире производителем этой продукции, с общим объемом производства свыше 5 млн штук в год.
За счет минимального количества компонентов, оптимизации технологии, автоматизации производства в сочетании с высокой надежностью и экономичностью покупателю предлагаются эффективные по критерию цена/качество энергетические решения.
Основные технические характеристики:
- выходная мощность от 0,3 до 300 Вт;
- входное постоянное напряжение 12/24/48/60 В;
- одиночный, двойной и тройной выходы;
- напряжение пробоя изоляции 1500 В;
- среднее время наработки на отказ 4 900 000 часов;
- поверхностный монтаж.
Соответствие международным стандартам (в частности, международным стандартам по электромагнитной совместимости CISPR22 и IEC, а также стандарту США FCC — Federal Communications Commission).
Применение
Компания «Эрикссон» способна ежегодно предлагать инновации в области энергетической электроники. Сферами наиболее успешного применения силовых модулей являются:
- информационные технологии и телекоммуникации;
- промышленность;
- медицина;
- авиация.
Особенности
Компания «Эрикссон» инвестирует значительные средства в исследования и разработки в зависимости от потребностей рынка. В результате выпускается продукция, которая характеризуется следующими особенностями:
- малая площадь, занимаемая на плате;
- низкий профиль;
- высокая эффективность;
- высокая надежность;
- низкая стоимость;
- малый вес;
- широкий диапазон рабочих температур.
Преимущества
Главными преимуществами являются:
- возможность использования стандартных силовых модулей;
- гибкость конфигурирования;
- высокая устойчивость к помехам.
Ни для кого не секрет, что в области развития DC/DC преобразователей возникает множество новых важных тенденций. Например, вот некоторые из них:
- увеличение номинальной мощности;
- снижение выходного напряжения;
- увеличение надежности;
- увеличение КПД;
- уменьшение габаритов.
Сдвиг в направлении более высоких мощностей DC/DC-преобразователей связан со все большим применением этих устройств в мини- и стоечных компьютерах, требующих наличие источников вторичного электропитания с мощностями до 300 Вт. Однако для связного и медицинского оборудования наиболее популярными в ближайшее время останутся преобразователи DC/DC с мощностью 30–150 Вт.
В отношении входных напряжений наиболее значительные сдвиги связаны с ростом использования уровня 48 В: потребители из индустрии связи предвидят перемещение интересов от уровня 24 В к промышленному стандарту 48 В. Производители мини- и стоечных компьютеров также предполагают повышенное применение DC/DC-преобразователей с таким входным напряжением.
Изменения в значениях выходных напряжений определяются потребностями в уровнях 1,5, 1,8, 2,5 и 3,3 для питания современных процессоров и других микросхем. Однако большая часть источников вторичного электропитания с выходным напряжением 5, ±12 и ±15 В удовлетворяет сегодняшние запросы потребителя.
Компания «Эрикссон» смотрит в будущее и уже сегодня промышленно выпускает мощные DC/DC-преобразователи, которые завтра, возможно, будут вам необходимы.
Ниже представлены три последние серии PKJ, PKL, PKM, удовлетворяющие самым последним требованиям «строителей» распределенных архитектур систем электропитания и других потребителей.
Серия PKJ, мощность 25–200 Вт

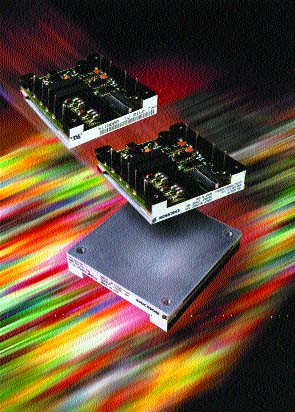

Рис. 1
Особенности
| Высокий КПД выше |
90 % при токе 20 A |
| Площадь основания |
соответствует промышленному стандарту |
| Температурный диапазон |
–400... +1000 °С |
Широкий диапазон входных напряжений,
соответствующих техническим требованиям ETSI |
|
| Большая плотность мощности |
до 3,5 Вт/см3 |
| Гальваническая развязка вход/выход |
1500 В постоянного тока |
| Среднее время безотказной работы |
до 3 млн часов в соответствии с Mil/Std 217F |
| Габаритные размеры |
61,00 x 57,90 x 12,7 мм |
Рис. 2
Таблица 1. Серия PKJ
| Наименование |
Входное напряжение, В |
Выходное напряжение, В/Выходной ток, А |
Выходная мощность, Вт |
| PKJ4218PIOAT |
48/60 |
1,5/15 |
23 |
| PKJ4318PIOAT |
48/60 |
1,5/20 |
30 |
| PKJ4418PIOAT |
48/60 |
1,5/30 |
45 |
| PKJ4618PIOAT |
48/60 |
1,5/40 |
60 |
| PKJ4218PIT |
48/60 |
1,8/15 |
27 |
| PKJ4218PIT |
48/60 |
1,8/20 |
36 |
| PKJ4518PIT |
48/60 |
1,8/30 |
54 |
| PKJ4718PIT |
48/60 |
1,8/40 |
72 |
| PKJ4319PI |
48/60 |
2,5/15 |
38 |
| PKJ4519PI |
48/60 |
2,5/20 |
50 |
| PKJ4719PI |
48/60 |
2,5/30 |
75 |
| PKJ4119PIT |
48/60 |
2,5/40 |
100 |
| PKJ4510PI |
48/60 |
3,3/15 |
50 |
| PKJ4510PIP |
48/60 |
3,3/15 |
50 |
| PKJ4610PI |
48/60 |
3,3/20 |
66 |
| PKJ4610PIP |
48/60 |
3,3/20 |
66 |
| PKJ4910PI |
48/60 |
3,3/30 |
99 |
| PKJ4110BPIT |
48/60 |
3,3/40 |
132 |
| PKJ4711PI |
48/60 |
5/15 |
75 |
| PKJ4711PIP |
48/60 |
5/15 |
75 |
| PKJ4111PI |
48/60 |
5/20 |
100 |
| PKJ4111API |
48/60 |
5/30 |
150 |
| PKJ4111APIP |
48/60 |
5/30 |
150 |
| PKJ4211BPIT |
48/60 |
5/40 |
200 |
| PKJ4713PI |
48/60 |
12/6.25 |
75 |
| PKJ4713PIP |
48/60 |
12/6.25 |
75 |
| PKJ4113PI |
48/60 |
12/8.3 |
100 |
| PKJ4113PIP |
48/60 |
12/8.3 |
100 |
| PKJ4113API |
48/60 |
12/12.5 |
150 |
| PKJ4113APIP |
48/60 |
12/12.5 |
150 |
Серия PKM, мощность 25–100 Вт
Особенности
| Высокий КПД |
свыше 89 % для напряжения 3,3 В с предельной нагрузкой |
| Быстрая динамическая характеристика |
100 мкс, при пике в +150 мВ |
| Низкая пульсация на выходе |
60 мВ |
| Широкий диапазон входных напряжений |
36–75 В |
| Площадь основания и выводы |
соответствуют промышленному стандарту |
| Гальваническая развязка вход/выход |
1500 В постоянного тока |
| Температурный диапазон |
–400...+1000 °С |
Разработаны в соответствии со стандартами UL 1950
(Underwriter`s Laboratory, США) и EN60950 |
|
| Габаритные размеры |
36,83 x 57,90 x 12,70 мм |

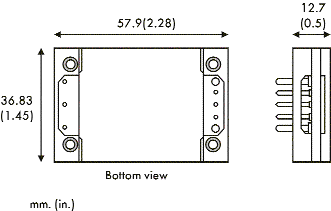

Рис. 3
Таблица 2. Серия PKM
| Наименование |
Входное напряжение, В |
Выходное напряжение, В/Выходной ток, А |
Выходная мощность, Вт |
| PKM4318PIOA |
48/60 |
1,5/20 |
30 |
| PKM4218PIOA |
48/60 |
1,5/15 |
23 |
| PKM4318PI |
48/60 |
1,8/20 |
36 |
| PKM4218PI |
48/60 |
1,8/15 |
27 |
| PKM4519PI |
48/60 |
2,5/20 |
50 |
| PKM4319PI |
48/60 |
2,5/15 |
38 |
| PKM4610PI |
48/60 |
3,3/20 |
66 |
| PKM4510PI |
48/60 |
3,3/15 |
50 |
| PKM4111PI |
48/60 |
5/20 |
100 |
| PKM4711PI |
48/60 |
5/15 |
75 |
Серия PKL, мощность 75–300 Вт
Особенности:
| Высокий КПД |
свыше 90% для напряжения 3,3 В с предельной нагрузкой |
| Большая плотность мощности |
4 Вт/см3 (для типа 3,3 В/60 A) |
| Особенность параллельного соединения (заявленный патент) |
|
| Быстрая динамическая характеристика |
200 мкс, при пике +250 мВ |
| Низкая пульсация на выходе |
70 мВ |
| Широкий диапазон входных напряжений |
36–75 В |
| Гальваническая развязка вход/выход |
1500 В постоянного тока |
| Температурный диапазон |
от –400 до +1000 °С |
Разработаны в соответствии со стандартами UL 1950
(Underwriter`s Laboratory, США) и EN60950 |
|
| Габаритные размеры |
61,50 x 61,00 x 12,70 мм |

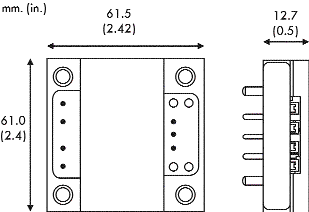

Рис. 4
Таблица 3. Серия PKL
| Наименование |
Входное напряжение, В |
Выходное напряжение, В/Выходной ток, А |
Выходная мощность, Вт |
| PKL4918PIOA |
48/60 |
1,5/60 |
90 |
| PKL4718PIOA |
48/60 |
1,5/50 |
75 |
| PKL4118PI |
48/60 |
1,8/60 |
106 |
| PKL4918PI |
48/60 |
1,8/50 |
90 |
| PKL4119API |
48/60 |
2,5/60 |
150 |
| PKL4119PI |
48/60 |
2,5/50 |
125 |
| PKL410API |
48/60 |
3,3/60 |
198 |
| PKL4110PI |
48/60 |
3,3/50 |
165 |
| PKL4311PI |
48/60 |
5,0/60 |
300 |
| PKL4211PI |
48/60 |
5,0/50 |
250 |
Также стоит отметить, что данные изделия изготовлены с использованием высокоавтоматизированных производственных линий, a их качество соответствует мировому классу. В дополнение к этому преобразователи DC/DC компании «Эрикссон» имеют пятилетнюю гарантию. Они обеспечивают плавное включение, защиту от перенапряжения и короткого замыкания, а также перегрева, что говорит об их высокой надежности.
Серии PKL и PKM соответствуют требованиям, предъявляемым современными микропроцессорами и низковольтовой логикой.
